產品詳細描述

產品介紹
產品名稱:	清華大學掩膜板
材料材質:	SUS304不銹鋼，301不銹鋼，TA不銹鋼
材料厚度(公制):	0.05mm,0.08mm,0.1mm,0.15mm,0.18mm,0.2mm,0.25mm等
產品用途:	清華大學掩膜板主要是清華大學定做的不銹鋼掩膜板，屬于定制加工
產品特點:	蝕刻加工清華大學掩膜板線條均均，無毛剌，無缺口
產品價格:	以材料材質、厚度、精度要求、量產數量綜合核定
蝕刻加工能力:	使用卷對卷曝光機，可大批量生產，每天生產高達1000平方米
樣品提供:	付費打樣，樣品3天內，最快24小時出樣，量大可申請免費樣品
批量生產時間:	正常一星期內
產品檢測及售后:	二次元、影像儀24小時服務0755-29914202
產品蝕刻特點
一、低開模費,可以按設計人員的設計要求進行掩膜圖形任意更改，成本低
二、能實現金屬的半刻，增加公司LOGO，實現品牌化生
三、極高的精密度,最高可達+/-0.0075mm的精度，滿足不同產品的組裝要求
四、復雜外形產品同樣可以蝕刻，無需額外增加成本
五、沒有毛刺，壓點，產品不變形,不改變材料性質，不影響產品的功能
六、厚薄材料都可以一樣加工，滿足不同裝配組件的要求
七、幾乎所有金屬都能被蝕刻，對各種圖案設計無限制
八、制造各類機械加工所無法完成的金屬部件

工件加工技術要求：

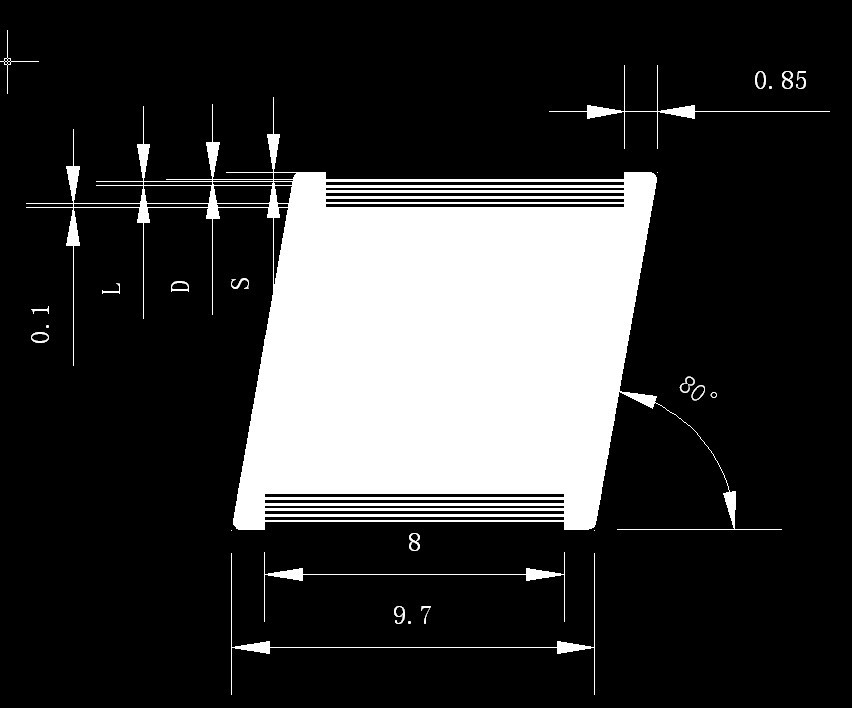

掩膜形狀為菱形，邊長為9.7mm，夾角為80°，如下圖所示（具體尺寸可參考CAD圖，空白為鏤空，單位：mm）。加工區域?qū)挾葹?span lang="EN-US">8mm，距左右邊緣距離為0.85um。其中，間距D，槽寬L，離邊緣距離S為可變參數，加工方案如下所示：

方案一：D=50um，L=100um，S=200um，同一掩膜上，上下兩塊區域；

方案二：D=75um，L=100um，S=200um，同一掩膜上，上下兩塊區域；

方案三：D=100um，L=100um，S=200um，同一掩膜上，上下兩塊區域；

方案四：D=125um，L=100um，S=200um，同一掩膜上，上下兩塊區域；

方案五：D=150um，L=100um，S=200um，同一掩膜上，上下兩塊區域；

方案六：D=50um，L=50um，S=200um，同一掩膜上，上下兩塊區域；

方案七：D=50um，L=100um，S=200um，同一掩膜上，上下兩塊區域；

方案八：D=50um，L=150um，S=200um，同一掩膜上，上下兩塊區域；

方案九：D=50um，L=200um，S=200um，同一掩膜上，上下兩塊區域；

方案十：D=50um，L=220um，S=200um，同一掩膜上，上下兩塊區域；

方案十一：D=50um，L=100um，S=100um，同一掩膜上，上下兩塊區域；

方案十二：D=50um，L=100um，S=200um，同一掩膜上，上下兩塊區域；

方案十三：D=50um，L=100um，S=300um，同一掩膜上，上下兩塊區域；

方案十四：D=50um，L=100um，S=400um，同一掩膜上，上下兩塊區域；

方案十五：D=50um，L=100um，S=500um，同一掩膜上，上下兩塊區域；

一共十五塊掩膜，每塊上下兩個區域，且每個區域內形狀一樣，且每個加工區條紋只有最后一個間距為固定值0.1mm，其余均與第一個間距和槽寬一樣。

材料：薄的不銹鋼。

其他需要注意的問題：保證平穩。

?

下面是其它大學加工的各種掩膜板的圖案展示?

掩膜板

深圳市卓力達電子有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則

向您鄭重承諾：

1.用途及特點：清華大學掩膜板是用于清華大學精儀系使用的試驗試用掩膜片，傳統大學掩膜板一般都是采用開磨具沖壓成型，以及激光切割，線切割等工藝來完成。但是沖壓工藝比較粗糙，公差大，而且精度不高。對高精密的裝配要求用沖壓的工藝無法達到這樣的要求，激光加工出現燒黑，殘渣，鋸齒波浪形的邊緣，影響使用。卓力達給清華大學定制加工的掩膜板，采用的是化學蝕刻的工藝制作，蝕刻工藝解決了工業生產中對高精密零部件的要求，這種先進工藝制做的網孔，最小孔徑可以達到0.05mm，并且孔壁垂直，沒有任何毛刺；平面度保持在0.02mm以下，最小公差可做到+/-0.01mm，針對清華大學掩膜板的加工，蝕刻工藝很好的解決了鋸齒邊的問題，產品的直線度，平整度，穩定性能都得到的很大提升。

因為我們卓力達給國內眾多的科研機構如:中科院系統的研究所，全國各地大學形成了長期的合作關系，也取得了這些科研單位的信任與支持，因此我們有產品加工的價格，速度上，比市面上其它的二手提供商，擁有絕對優勢，我們的價格更合理，更公平，也有更多的實惠反饋給各大學和科研單位。希望我們卓力達可以更多的提供優良的產品給全國的大學，構構。國內的技術水平的提升，也是我們最期待的一件事。

?2.樣品制作：一般這種學校訂制的掩膜板，特別是清華大學掩膜板，我們配備樣品制作小組，在三個工作日內完成，清華大學也就3-5天即可 收到我們寄出的掩膜板產品。

?3.我司以強大的技術力量（高級研發工程師8人，工程師16人，技術員20人）和先進的生產設備（美國進口蝕刻機）來保證準時的交貨期限。

?4.交貨方式：我們加工的清華大學掩膜板以安全，美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達，于我司合作的快遞公司為順豐快遞。

?5.售后服務：如果清華大學客戶對我司定制的清華大學掩膜板產品提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔

問：你們的掩膜版蝕刻工藝成熟么？能批量化大規模生產么？同行為什么價格會更具優勢？?
答：YES，YES，我們是具有十多年蝕刻加工經驗，有專業化的蝕刻技術團隊。卓力達是加入PCMI蝕刻行業協會的公司之一，能隨時接收協會的技術指導，工藝成熟。進口蝕刻生產線，大批量規模化生產，蝕刻自動化，避免更多人員操作，相對于同行，我們價格競爭力高。

問：和日本，美國掩膜版蝕刻加工相比，你們?yōu)槭裁促u得更便宜？?
答：國內的優勢在于轉變快，外加上人工，材料等成本相對于日本，歐美，我們更具優勢。但是，我們并不是坐擁優勢謀取暴利，而是將這部分省去的費用直接回饋給廣大的客戶，讓每一個客戶買到價廉物美的產品，真正做到為客戶著想。

10多年的掩膜版蝕刻經驗，完善的售后服務。
用心服務，一要“真心”、“誠心”，即服務要從心靈溝通開始。只有用真心、用真誠去傳情達意，才能使彼此的交流更為順暢、更為高效、更為精彩。每一次心靈的交流和理解，都將打破心與心之間的隔閡，縮短心與心之間的距離，為下一步更高境界的心靈之旅做好鋪墊。服務從心靈的溝通開始，是卓力達人對每一位客戶的誠摯承諾。
用心服務，二要“傾心”、“熱心”，即傾注全部心血和精力全心全意為用戶服務，實心實意替用戶著想。傾心、熱心服務，要求我們必須變被動、生硬服務為主動、微笑服務，使“我對用戶微笑”的同時，“用戶也對我微笑”；心為用戶所用，情為用戶所系；急用戶之所急，想用戶之所想；想于用戶未想之先，做于用戶未做之前。?
用心服務，三要“細心”、“耐心”，即細微處見真情，長期堅持見功夫。優質服務就是要從小事做起，從點滴做起，“勿以善小而不為”。細致入微，把一切細小的方面和環節都想到、做到；不厭其煩，耐心做到用戶滿意為止。這樣，我們的服務就會盡善盡美，就不難與用戶建立起牢不可破、長期共榮的相互關系，從而引導需求，滿足需求。

????公司設立在深圳特區，建筑面積6000多平方米，擁用現代化廠房以及生產和實驗、檢測設備。關鍵設備包括：進口蝕刻生產線，恒溫恒濕無塵操作間，曝光機，顯影機，二次元測量儀，自動脫膜生產線等。
所有清華大學掩膜板出廠均經過生產巡檢，品質檢測，出庫核實，層層把關，品質值得信賴！

?
